Sauermann Anhängerkupplungen — Anhängersysteme für Landwirtschaft & Nutzfahrzeuge

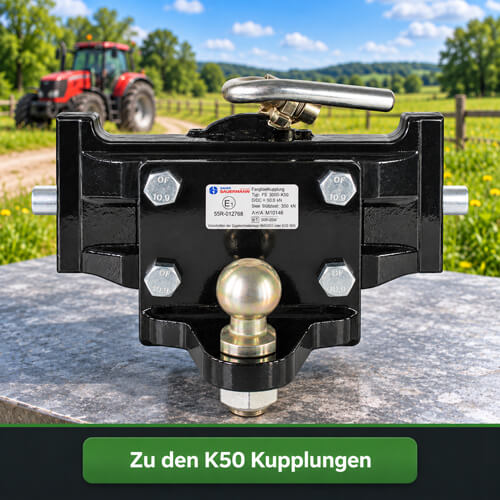

Die ersten Tranktoren wurden entwickelt, um als Ersatz für Zugtiere zu dienen. Demnach besaßen sie damals schon Vorrichtungen, die es möglich machten, Arbeitsgeräte, Arbeitsmaschienen oder Transportanhänger mit einer Hängerkupplung anzuhängen. Genauso so, wie sie auch zur Anspannung von Tieren galt. Früher noch einfache Ösen und Haken, gibt es heute eine Vielzahl von verschiedenen Vorrichtungen für eine Anhängerkupplung. Sauerman selbsttätige Anhängerkupplung - PKW K50 oder K80 Anhängerkupplungen.

Die passende Anhängerkupplung für Ihren Traktor

Die richtige Anhängerkupplung muss zum Fahrzeug, zum vorhandenen Anhängebock und zum vorgesehenen Einsatzzweck passen. Besonders wichtig sind die Schlittenweite, die Nutbreite, der Durchmesser der Verriegelungsbolzen sowie die zulässige Stützlast. Auf den jeweiligen Produktseiten finden Sie die verfügbaren Maße und technischen Angaben.

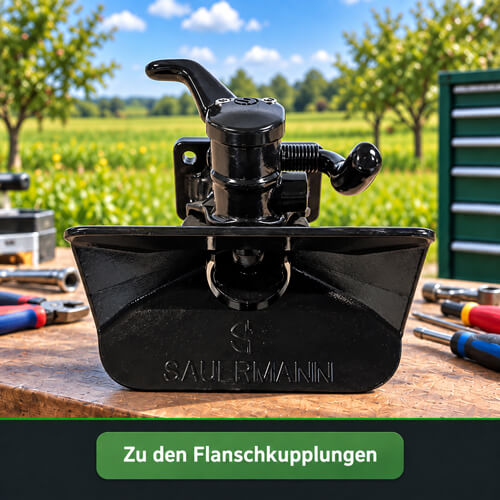

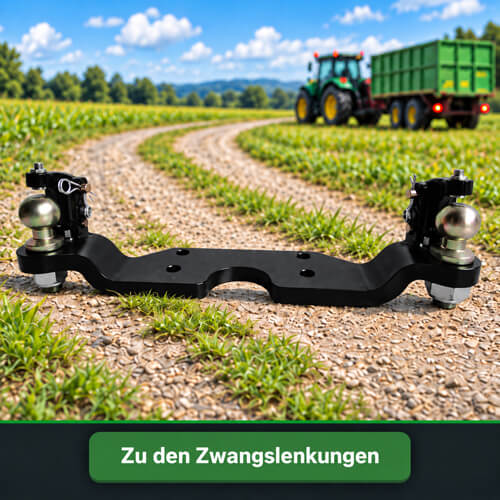

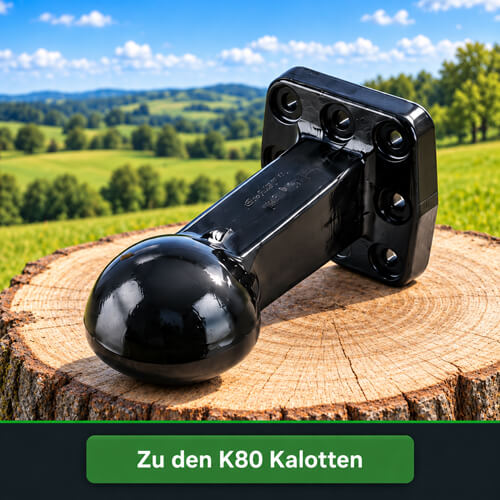

Entdecken Sie Anhängerkupplungen mit Schlittenweiten von 311 beziehungsweise 312 mm, 320 mm, 330 mm und 390 mm. Zusätzlich führen wir Flanschkupplungen, Anhängeschlitten, Zwangslenkungen, Zugpendel, Tragplatten, Kugelkalotten und passende Ersatzteile.

Sauermann Anhängerkupplung

- Kugelkupplungen, die nicht selbsttätig sind, dürfen nur am Traktor montiert und genutzt werden, wenn vom Fahrersitz aus das Zugmaul ersichtlich ist und der Vorgang der Anhängerkupplung von dort aus auch ausgeführt werden kann. Beim Ankuppeln der Anhängerkupplung darf aus wichtigen Sicherheitsgründen niemals jemand zwischen Traktor und Anhänger stehen.

- Ebenso ist bei einer nicht selbsttätigen Kugelkupplung der Griff des Bolzens mit einer Verlängerung ausgestattet, damit man sich an die genannten Vorschriften ohne Probleme halten kann.

- Eine selbsttätige Anhängerkupplung kann mit einer Fernbedienung direkt vom Fahrersitz aus bedient und entkuppelt werden. Fährt man mit einer geöffneten Kupplung an einen Anhänger heran, wird durch die Zugöse die Verriegelung ausgelöst und die Kupplung schließt selbsttätig. Beachtet muss hier werden, dass der Bolzen auch seine Endstellung gesetzt hat.

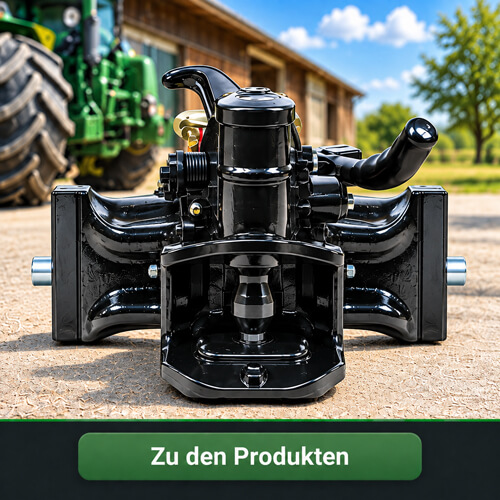

- Bei selbsttätigen Bolzenkupplungen wird durch Sauermann oder Walterscheid die Stellung der Verriegelung vorgegeben. Fährt der Traktor gering vor oder zurück, erreicht er automatisch eine der Norm entsprechende Verriegelung. Ganz automatisch geht dann aber doch nicht alles. Um zusätzliche Signalleitungen, Druckluft, Hydraulik oder Beleuchtungsleitungen zu lösen oder zu verbinden, muss trotzdem bei jedem Abkuppeln oder Ankuppeln vom Traktor abgestiegen werden.

- Mit den Standardkupplungen Anhängerkupplungen können meist nur bestimmte Zugösen angekuppelt werden. Speziell für die Landwirtschaft konstruierte Anhänger haben hiermit meiste kein Problem, da in diesem Bereich 40er Zugösen mit verstärktem oder normalem Schaft genutzt werden. Bei den 50er Zugösen sieht dies anders aus. Diese waren im Ursprung für den grenzüberschreitenden LKW-Verkehr gedacht. Heute sind diese Vorrichtungen auch bei den normalen LKW Anhängern vorzufinden.

- Diese Art der Kupplung ist allerdings nur ohne Einschränkungen verwendbar, wenn man sich an die Norm DIN 74052 hält. Da die dafür notwendigen Freiwinkel nur mit Abstichen verwendbar sind, sind sie eher als Notlösung anzusehen.

Walterscheid Anhängerkupplung

- Aufgrund dessen ist es sinnvoll und vorteilhaft, wenn die Stütz- und Anhängelast es zulassen, die 50er Zugöse in einer Werkstatt gegen eine 40er austauschen zu lassen. Die Veränderung muss anschließend in den Papieren des Anhängers eingetragen werden.

Beim Ankuppeln und Abkuppeln muss die Deichsel von dem Anhänger über die Kugel gehoben werden. Hierfür gibt es eine Hubeinrichtung. Der Niederhalter ist klappbar und hat teilweise eine Nachstellmöglichkeit. Er wird durch einen Bolzen festgestellt, damit er nicht herausrutschen kann. Damit die Kugel und Öse sich nicht zu schnell abnutzen, sollten diese in regelmäßigen Abständen eingeölt werden. Der Bereich zwischen Öse und Niederhalteroberfläche sollte miteinbezogen werden.

- Bevor man den Anhänger nun ankuppelt, muss vorhandener Schmutz, Schmiere von der Öse, dem Niederhalter und der Kugel entfernt werden. Da dieses Gemisch aus Fett und Staub zu einer Art Schmirgeleffekt führt und den Verschleiß vorantreibt bei Anhängerkupplungen. Nach der Reinigung muss die Kugel dann neu eingefettet werden.

- Bei ordentlicher Schmierung tritt zwischen der Kugel und der Öse durch flächigen Kontakt nur langsam Verschleiß auf. Da sich durch die entstandene Kugelschale nur wenig Spiel zwischen Öse und Kugel befindet, erreicht man bestmöglichen Fahrkomfort.

- Die maximale Stützlast einer Kugelkupplung (Sauermann, Walterscheid) beträgt maximal 4.000 kg. Aufgrund technischer Gründe kann dies bei einem Traktor allerdings deutlich niedriger ausfallen. Bei voller Auslastung der Stützlast beträgt die maximal zugelassene Fahrgeschwindigkeit 40 km/h.

- Für allgemeine Transporte hat die Anhängevorrichtung bei landwirtschaftlichen Zugmaschinen und Traktoren nur eine geringfügige Bedeutung, da hier die mögliche Stütz und Anhängelast sehr gering ausfällt. Innerbetriebliche Transporte oder Viehtransportanhänger sind hier die Ausnahme. Für diese Zwecke werden dann meist an der Ackerschiene der Zugmaschine Kupplungskugeln angebracht. Genutzt werden dürfen dann aber nur Kugeln, die bauartgenehmigt sind, und die Ackerschiene muss so fixiert werden, dass Sie sich in Ihrer Lage nicht verdrehen kann.

Anhängerkupplung für Ihren Traktor

Bei JOVA finden Sie K50-, K80- und KUD-Anhängerkupplungen für zahlreiche Traktormodelle und unterschiedliche Einsatzbereiche.

Für die richtige Auswahl sind Schlittenweite, Nutbreite, Verriegelungsbolzen, D-Wert und zulässige Stützlast entscheidend. Unser Sortiment umfasst automatische und manuelle Sauermann Kupplungen.

Passende Ausführungen erhalten Sie unter anderem für Fendt, Massey Ferguson, John Deere, Case IH, New Holland, Steyr, Deutz-Fahr und Valtra. Vergleichen Sie vor der Bestellung die technischen Produktangaben mit den Daten Ihres Traktors.

Mehr erfahren

Sonderangebote für Kupplungstechnik

Entdecken Sie ausgewählte Anhängerkupplungen, Kugelkupplungen und weiteres Zubehör zu besonders attraktiven Angebotspreisen. Die verfügbaren Sonderangebote können regelmäßig wechseln.

Unter den reduzierten Produkten finden Sie beispielsweise K50-, K80- und KUD-Kupplungen sowie Zugmäuler, Ersatzteile und weitere Komponenten für unterschiedliche Traktormodelle.

Prüfen Sie vor der Bestellung immer Schlittenweite, Nutbreite, Verriegelungsbolzen, D-Wert und zulässige Stützlast. So stellen Sie sicher, dass das ausgewählte Angebot technisch zu Ihrem Traktor und Einsatzbereich passt.

Sonderangebote ansehen

Anhängerkupplungen mit 390 mm Bockweite

Entdecken Sie Anhängerkupplungen für Höhenverstellböcke mit 390 mm Schlittenweite. Zur Auswahl stehen unterschiedliche Ausführungen für zahlreiche Traktormarken und Einsatzbereiche.

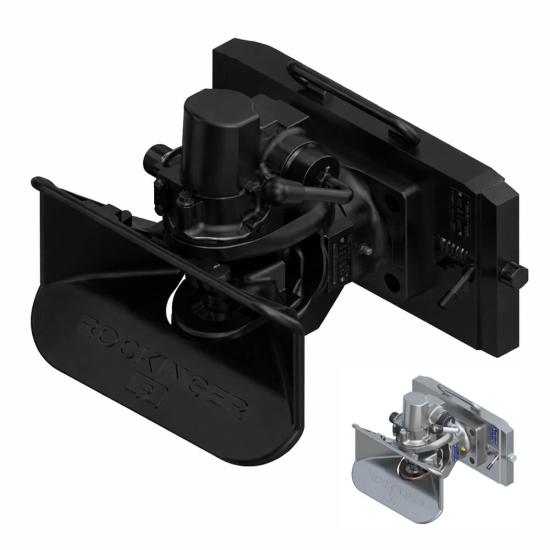

Das Sortiment umfasst unter anderem K50-, K80- und KUD-Kupplungen sowie automatische Zugmäuler und Piton-Ausführungen von Sauermann, Walterscheid und Rockinger.

Achten Sie bei der Auswahl neben der Schlittenweite besonders auf Nutbreite, Verriegelungsbolzen, D-Wert und zulässige Stützlast. Vergleichen Sie diese technischen Angaben immer mit den Anforderungen Ihres Traktors.

390-mm-Kupplungen ansehen

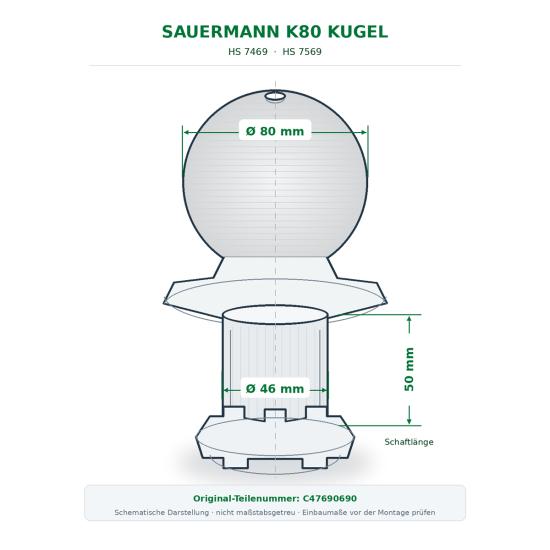

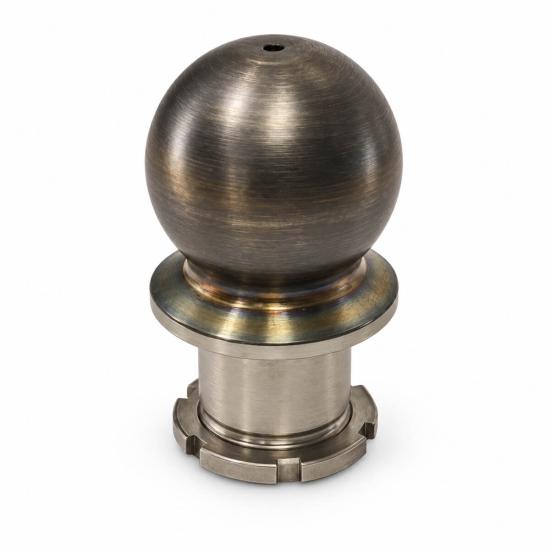

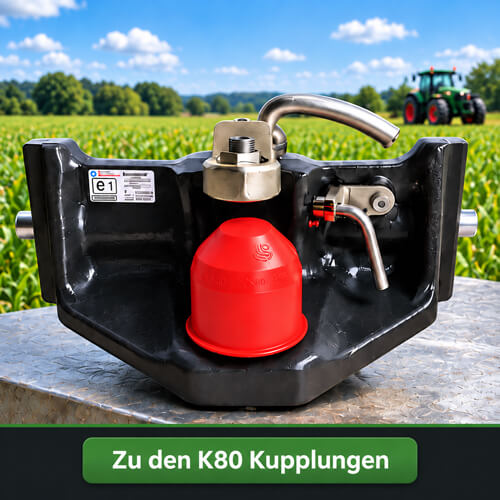

K80-Kupplungen für Traktoren

K80-Kupplungen ermöglichen eine belastbare und sichere Verbindung zwischen Traktor und Anhänger. Die Kugel mit 80 mm Durchmesser eignet sich für anspruchsvolle Einsätze in Landwirtschaft und Transport.

Bei JOVA finden Sie K80-Kugelkupplungen in verschiedenen Ausführungen und Schlittenweiten. Das Sortiment umfasst unter anderem Modelle von Sauermann für unterschiedliche Traktormarken und Anforderungen.

Prüfen Sie vor dem Kauf Schlittenweite, Nutbreite, Verriegelungsbolzen, D-Wert und zulässige Stützlast. Die technischen Daten der Kupplung müssen mit dem Höhenverstellbock und Ihrem Traktor übereinstimmen.

K80-Kupplungen ansehen

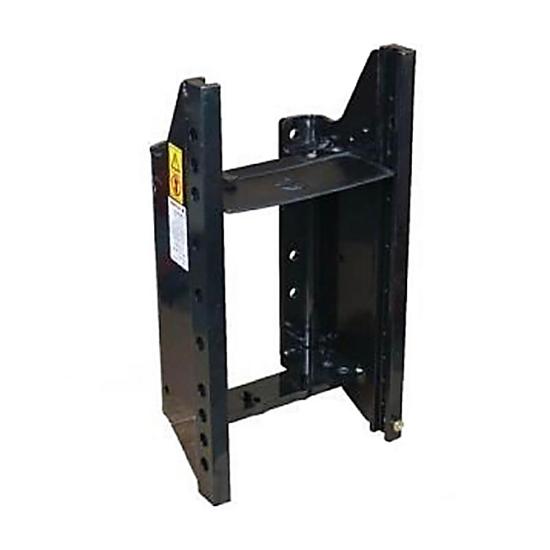

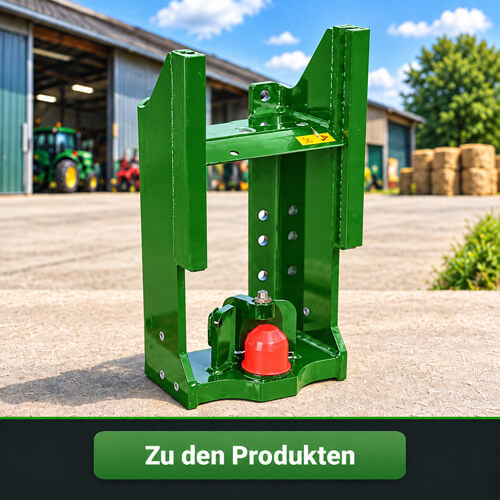

Anhängeböcke mit 330 mm Schienenweite

Anhängeböcke mit 330 mm Schienenweite bilden die stabile Grundlage für die Aufnahme passender Anhängerkupplungen und Kugelsysteme an zahlreichen Traktormodellen.

Bei JOVA finden Sie verschiedene Ausführungen von Sauermann, Walterscheid und Scharmüller. Dazu gehören höhenverstellbare Anhängeböcke, Lagerblöcke und Varianten mit integrierter K80-Kugel.

Achten Sie bei der Auswahl besonders auf Schienenweite, Nutbreite, Verriegelungsbolzen, D-Wert, Rastpositionen und zulässige Stützlast. Die technischen Angaben müssen mit Ihrem Traktor und der vorgesehenen Kupplung übereinstimmen.

330 Anhängeböcke ansehen

Ersatzteile für Sauermann Kupplungen

Mit passenden Ersatzteilen lassen sich Funktion, Zuverlässigkeit und Bedienbarkeit einer Sauermann Anhängerkupplung langfristig erhalten.

Bei JOVA finden Sie unter anderem Verschleißplattensätze, Deckel, Bolzen, Handhebelsätze, Verstellscheiben, Niederhalter und weitere Bauteile für verschiedene Kupplungsserien.

Prüfen Sie vor der Bestellung die genaue Modellbezeichnung und Ausführung Ihrer Kupplung. Viele Ersatzteile sind für bestimmte Baureihen wie HS1700, HS1710, HS1500, HS1550 oder ausgewählte K80-Systeme vorgesehen.
